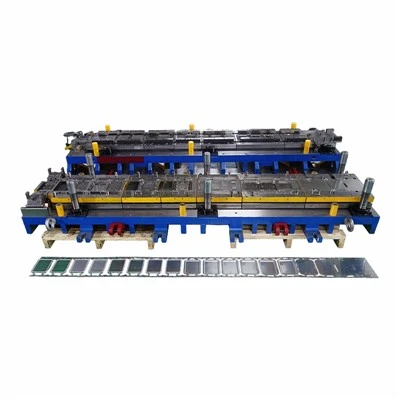

Ηλεκτρονική μήτρα σφράγισης

Η φράση μήτρα σφράγισης ηλεκτρονικών εξαρτημάτων καλύπτει ένα ευρύ φάσμα εργαλείων. Μια θωράκιση μπορεί να χρειάζεται έλεγχο επιπεδότητας και άκρων, ενώ μια ηλεκτρονική μήτρα πρέσας για δομικό βραχίονα μπορεί να διέπεται από τη γωνία κάμψης, τη θέση της οπής και το φορτίο συναρμολόγησης. Για αυτό το Electronics Stamping Die, το υλικό DP600 1,6 mm δείχνει προς ένα ισχυρότερο τμήμα στήριξης. Ως εκ τούτου, η διαδρομή λειτουργίας θα πρέπει να επιλέγεται από την πραγματική γεωμετρία και όγκο, με αρκετά στάδια διαμόρφωσης για τον έλεγχο της επιστροφής ελατηρίου και χωρίς να υποθέσουμε ότι είναι κατάλληλη μια διαδικασία τερματικού λεπτού βήματος.

Τα ηλεκτρονικά εργαλεία σφράγισης μετάλλων για φύλλα υψηλής αντοχής-χρειάζονται γενναιόδωρη υποστήριξη γύρω από τρυπημένα και διαμορφωμένα χαρακτηριστικά. Το διάκενο κοπής, η αντοχή διάτρησης, οι ακτίνες των γωνιών και οι τοπικές περιοχές προσβολής εξετάζονται πριν από την επιλογή χάλυβα. Μια μήτρα σφράγισης συνδέσμου δίνει κανονικά έμφαση στην ακρίβεια του βήματος και στην κατεύθυνση του γρέζιου. μια μήτρα σφράγισης τερματικού μπορεί να εστιάζεται στη γεωμετρία της επαφής και στη σταθερότητα των μικρών-χαρακτηριστικών. Αυτοί οι όροι περιγράφουν διαφορετικές εργασίες και δεν πρέπει να αντιγράφονται σε ένα σχέδιο. Η προσομοίωση CAE μπορεί να χρησιμοποιηθεί για το εξάρτημα DP600 όταν η κίνηση της φλάντζας, η λέπτυνση ή η επαναφορά του ελατηρίου δεν μπορούν να κριθούν με σιγουριά μόνο από το σχέδιο.

Κατά τη δοκιμή, το Electronics Stamping Die ελέγχεται στο στάδιο όπου ξεκινά κάθε σφάλμα. Οι μηχανικοί συγκρίνουν την επιφάνεια ή το προφίλ, τη γραμμή κοπής, τη θέση της οπής, τη γωνία κάμψης και τα σημάδια του εργαλείου μετά από κάθε σχετική εργασία. Το εξάρτημα τοποθετείται επίσης σε έναν απλό έλεγχο συναρμολόγησης ώστε μια διάσταση που περνά μεμονωμένα να μην δημιουργεί παρεμβολές στο τελικό προϊόν. Οι διατρήσεις και τα ένθετα σε θέσεις υψηλής φθοράς-θα πρέπει να είναι προσβάσιμα για αντικατάσταση και η διάταξη σύσφιξης της μήτρας πρέπει να ταιριάζει στην καθορισμένη πρέσα χωρίς να εμποδίζουν αισθητήρες ή χειρισμό υλικού.

Το πακέτο αναθεώρησης θα πρέπει να συνδυάσει το τρισδιάστατο σχέδιο με ένα ελεγχόμενο 2D σχέδιο. Συμπεριλάβετε τις προδιαγραφές τύπου και τα τεχνικά πρότυπα του πελάτη. Το πρότυπο υλικού, η απαίτηση επίστρωσης ή επιμετάλλωσης, η ετήσια ζήτηση και το σχέδιο επιθεώρησης διευκρινίζουν τις πραγματικές συνθήκες παραγωγής. Ο Changdong μπορεί στη συνέχεια να προτείνει την ακολουθία διεργασιών, την κατασκευή του εργαλείου και το εύρος δοκιμής για το επιβεβαιωμένο τμήμα ηλεκτρονικών αντί να εφαρμόσει ένα γενικό πρότυπο τερματικού-καλού.
